Грунтовые и воздушные системы

18.12.2013

К грунтовым можно отнести горизонтальные коллекторы, геотермальные зонды, траншейные коллекторы, а также коллекторы, собирающие энергию из поверхностных вод.

Коллекторы, расположенные в почве горизонтально могут использовать солнечную энергию, накопившуюся в поверхностных слоях грунта. Даже в морозные дни зимой почва сохраняет температуру на достаточно высоком уровне.

Внутри труб коллектора, который помещается на определенной глубине, содержится морозостойкая жидкость, полностью соответствующая экологическим стандартам. Данная жидкость служит проводником тепловой энергии, которую она отдает испарителю в тепловом насосе.

Энергию почвы можно использовать самыми различными методами. При одном из них используется горизонтальный коллектор. Для этого необходимо наличие достаточно большой территории для его размещения. Сам же коллектор размещают на глубине около полутора метров. Если вы не располагаете большим пространством на участке, то подойдет траншейный коллектор. Для его размещения потребуется пространство в раз или полтора превышающее обогреваемое.

Геотермальные зонды вертикальные не займут много места. Их погружают с помощью бурового инструмента на глубину около ста метров. Такие геотермальные зонды сконструированы из труб, которые замкнуты. Потребление тепла при использовании таких вертикальных зондов такое же, как и с почвенными коллекторами.

Спецификация грунта, конечно же, играет большую роль в том, в каком объеме тепло сможет вобрать в себя коллектор. Чаще всего этот объем варьируется от тридцати до ста ватт в расчете на 1 метр зонда.

Еще один тип коллекторов может потреблять тепло из различных водоемов. На дне ближайшего озера или реки располагают теплообменник, который и будет поглощать теплоэнергию, накопившуюся в водоеме.

Воздушные системы же извлекают тепловую энергию из нагретого воздуха окружающей среды. Воздух, который нагревается солнцем, есть повсеместно. Даже в том случае, когда температура падает до -20 градусов Цельсия, то тепловой насос сможет обеспечить вас необходимым теплом.

Конечно же, есть и определенные минусы в использовании воздуха как источник теплоэнергии. При падении температурного режима до отметки -10 градусов Цельсия происходит ощутимое снижение коэффициента трансформации и производительности теплового насоса.

Но главное преимущество в том, что отпадает необходимость проводить работы по бурению скважин и другие дополнительные работы.

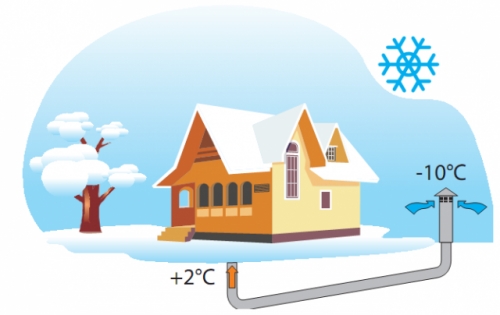

Воздушный теплообменник
